Linea di lavorazione e taglio a 8 assi controllati

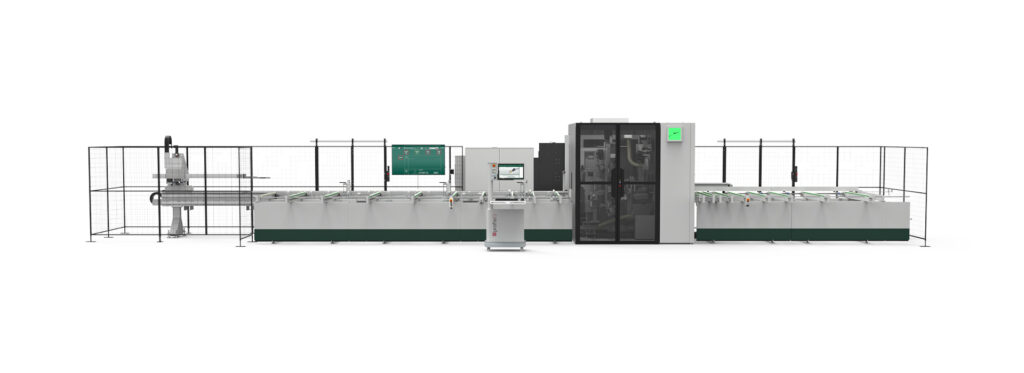

LTL 650 è una linea automatica di lavorazione e taglio progettata per la produzione in continuo di profili lavorati e tagliati a misura. La linea è composta da magazzino di carico barre, alimentatore con sistema di presa profilo, unità di lavorazione multimandrino, unità di taglio con lama da 650 mm e magazzino di scarico dei pezzi finiti. Il passaggio barra massimo è di 220 × 150 mm.

Il sistema di alimentazione è dotato di magazzino con capacità fino a 9 barre e di un alimentatore con pinza automatica controllata su più assi che consente la presa e il posizionamento preciso dei profili senza intervento dell’operatore. L’asse longitudinale è movimentato da servomotore brushless con encoder per garantire elevate velocità di posizionamento e precisione.

L’unità di lavorazione multimandrino consente di eseguire diverse lavorazioni sulle quattro facce del profilo. La configurazione standard prevede 6 elettromandrini con possibilità di espansione fino a 11, con potenza di 1 kW e velocità fino a 18.000 giri/min. Gli assi di lavoro sono controllati da servomotori brushless con viti a ricircolo di sfere per garantire precisione e rapidità nei movimenti.

L’unità di taglio è equipaggiata con lama in widia Ø 650 mm con avanzamento controllato elettronicamente e inclinazione regolabile tra 30° e 150°. La struttura in acciaio elettrosaldato stabilizzato e i sistemi di bloccaggio con morse verticali e orizzontali assicurano stabilità, precisione e ripetibilità durante le operazioni di taglio.

Il magazzino di scarico è dotato di sistema motorizzato per l’estrazione rapida dei pezzi finiti e il loro trasferimento verso l’operatore. La linea è gestita tramite console di comando con PC industriale e software dedicato che consente la gestione delle liste di lavoro, l’ottimizzazione dei tagli, la simulazione grafica delle lavorazioni e l’integrazione con sistemi CAD/CAM tramite file XML e DXF.

L’intero impianto è protetto da cabina insonorizzata con dispositivi di sicurezza conformi alle normative europee e predisposto per servizi di teleassistenza.
