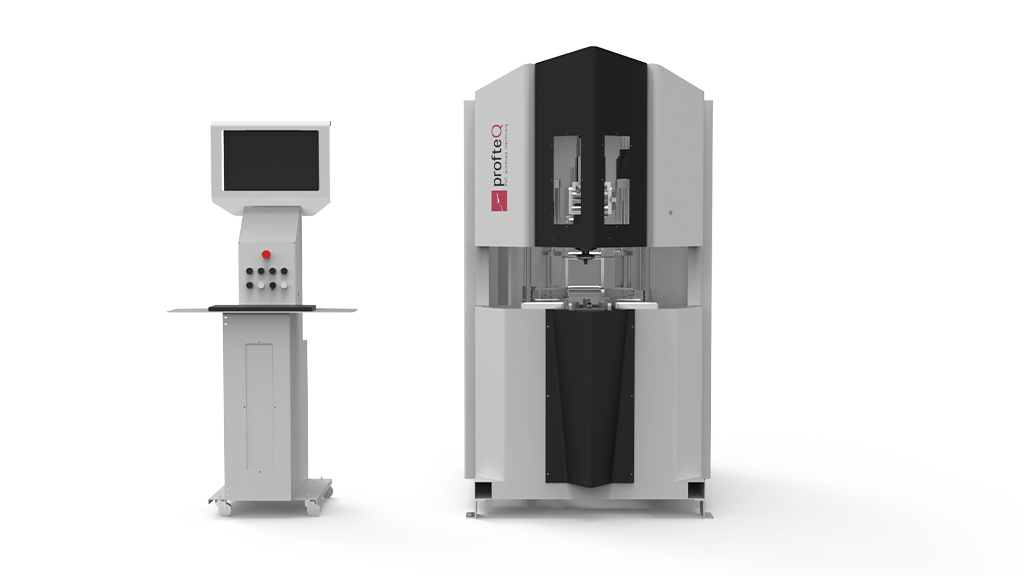

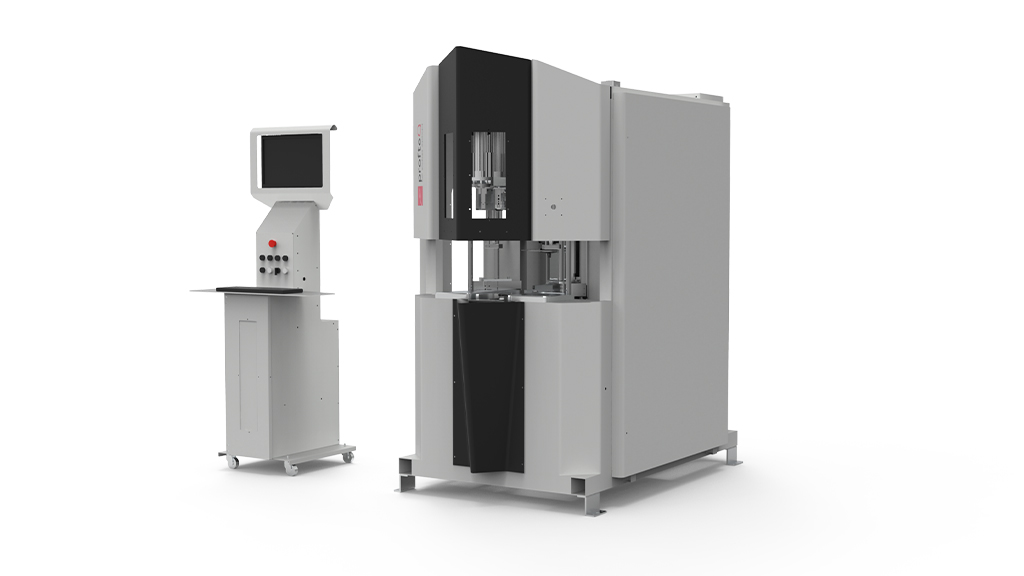

FRT5
CNC-Eckenreinigungsmaschine für Standard- oder beschichtete PVC-Profile mit 2 interpolierenden Achsen
CNC-gesteuerte Reinigungsmaschine mit 2 interpolierenden Achsen für geschweißte Ecken von Standard- oder beschichteten PVC-Rahmen. Zum Lieferumfang gehören neben der Klinge mit 250 mm Durchmesser 10 Werkzeuge in einem Drehkranz, mit denen sowohl die Außenecke als auch die Innenecke, Schweißraupen, Dichtungssitze und die Profile der Glasleisten gereinigt werden können.
Auf Wunsch kann der Drehkranz auch 2 zusätzliche Werkzeuge aufnehmen. PQClean ist die auf dem Maschinen-PC installierte Kamera, die eine 2D-Visualisierung des Profils und der verfügbaren Werkzeuge ermöglicht. Über die Schnittstelle gibt der Bediener einfach den Werkzeugweg vor, der von PQClean in ISO-Anweisungen übersetzt wird. Die Verwaltung von Profiländerungen ist sehr schnell und der integrierte PC kann unzählige Profile und Programme speichern. Pro angeschlossener Maschine kann PQClean im Büro erstellte Programmierlisten empfangen und auch Maschinendaten, die für Ferndiagnosen benötigt werden, extern übermitteln. Durch die Hinzufügung der Lade-/Entlade- und Rotationsbank TG6 wird der gesamte Lade-/Verarbeitungs- und Entladezyklus automatisiert
- CNC-Arbeitszyklus
- Klingendurchmesser (mm): 275
- Anzahl der auf dem Drehkranz montierten Werkzeuge: 10
- Anzahl der Werkzeuge, die auf dem Drehkranz untergebracht werden können: 12
- Rotationsgeschwindigkeit der Klinge (U/min): 6000
- Maximale Profilhöhe (mm): 180
- Mindestprofilhöhe (mm): 40
- Maximale Profilbreite (mm): 145
- Auf dem Maschinen-PC installierte PQClean-Kamera
- Referenzpunkt 0 außerhalb des Profils
- Vorbereitet für die Reinigung von weißen und beschichteten Profilen
- Möglichkeit der Produktionsdatenerfassung mit Anbindung an die Verwaltungssoftware des Kunden.
- Vorbereitet für den Inline-Anschluss an 2- oder 4-Kopf-Schweißmaschinen
- TGV: Stazione automatica di caricamento e rotazione dei telai da pulire
- Lettore codice a barre
- Gestione dati commessa da file esterno
- III asse con fresa per fresatura spunte da accoppiamento proifli diversi
- Scalpello verticale superiore per sbavatura parete verticale interna profili monoblocco
