3-Achsen gesteuerte Schneidlinie

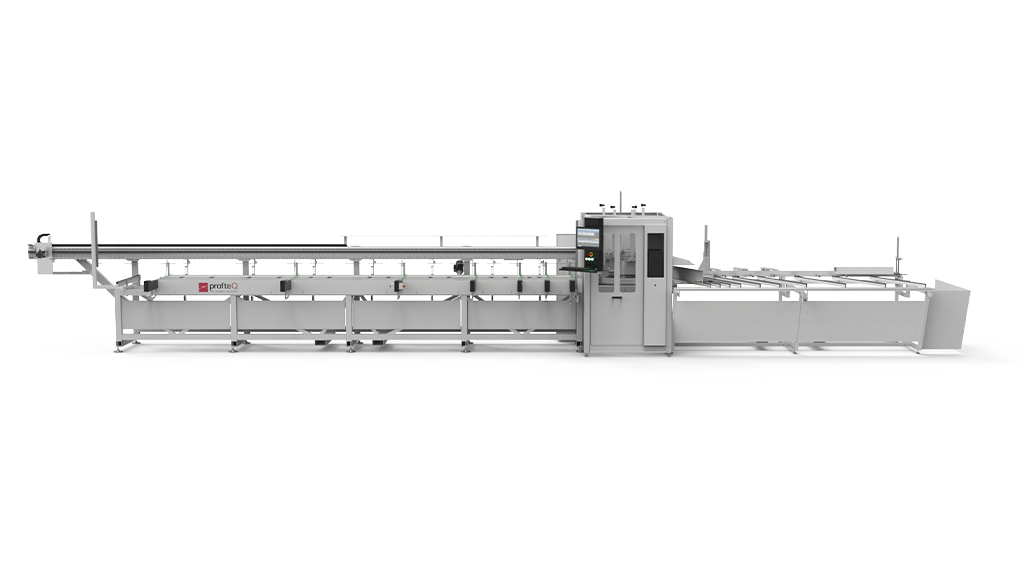

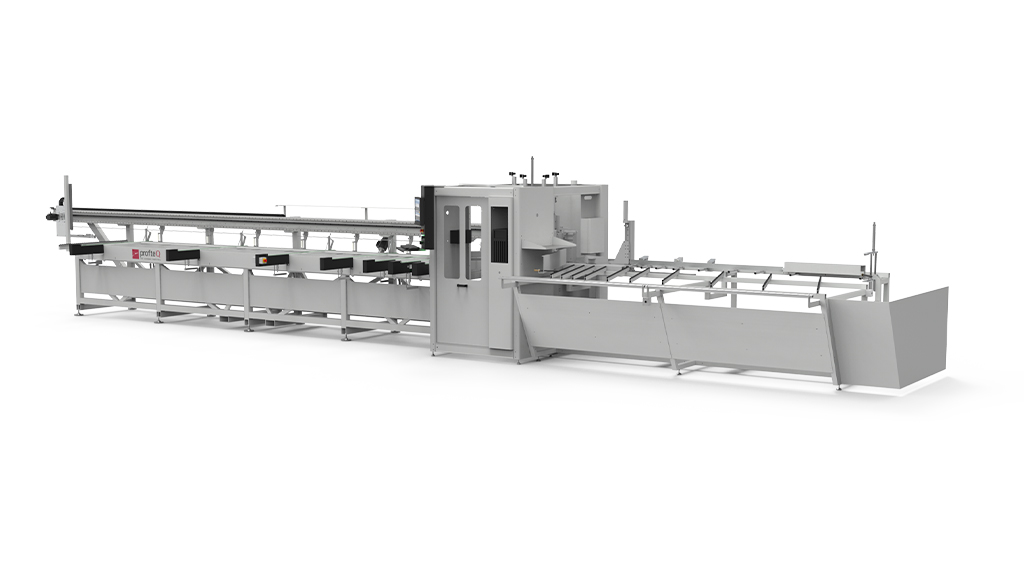

Elektronisch gesteuerte 3-Achsen-Schneidelinie, bestehend aus Stangenlader im Step-in-Verfahren, Schneideeinheit mit Klinge von 550 mm Durchmesser und Schnittgut-Entladestation. Mit der LT 10 werden sehr hohe Bearbeitungsgeschwindigkeiten erreicht, und gleichzeitig garantiert der robuste geschweißte Stahlsockel mit gefrästen und stabilisierten Stahltischen eine hervorragende Leistung in Bezug auf Stabilität und Präzision während des Inline-Schneidprozesses.

Bürstenlose Motoren und Encoder steuern die Geschwindigkeit und Position des Kopfes bei der Aufwärtsbewegung und die Geschwindigkeit und Neigung der Klinge beim Schneiden. Dies verkürzt die Bearbeitungszeiten, da der Hub des Schneidkopfes immer in Bezug auf den Profilquerschnitt optimiert wird. Die Schnittwinkelgrade werden elektronisch gesteuert.

Das Einspannsystem besteht aus 6 Schraubstöcken, 4 vertikalen und 2 horizontalen mit Rollenpressen, die es ermöglichen, das Profil während des Schneidens immer blockiert zu halten. Die Reihenfolge des Eingriffs der Schraubstöcke ist programmierbar, um eine optimale Spannung für verschiedene Profilgeometrien zu gewährleisten.

Die Klinge arbeitet in einem Kugelumlauflager in ihrem Schwerpunkt, um Vibrationen und hervorstehende Lasten zu dämpfen.

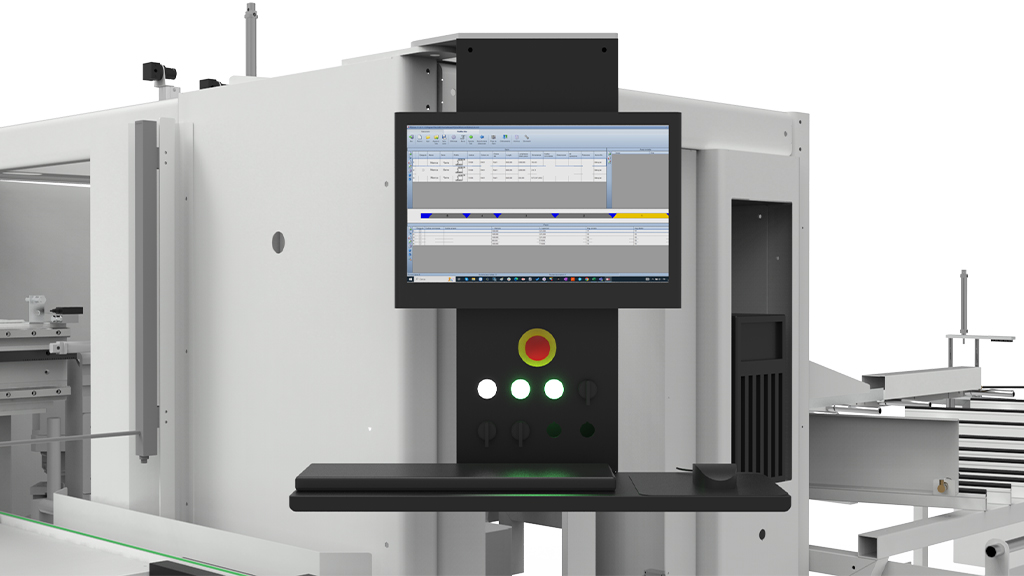

Die gesamte Schneideeinheit ist durch eine Kabine geschützt, in dem der PC, der Etikettendrucker und der Barcodeleser für das fliegende Einlegen der Zuschnitte integriert sind.
